西电常变自主研制特高压直流输电用±400kV换流变压器
发布时间:2024-12-16        文章来源:中国西电
浏览:

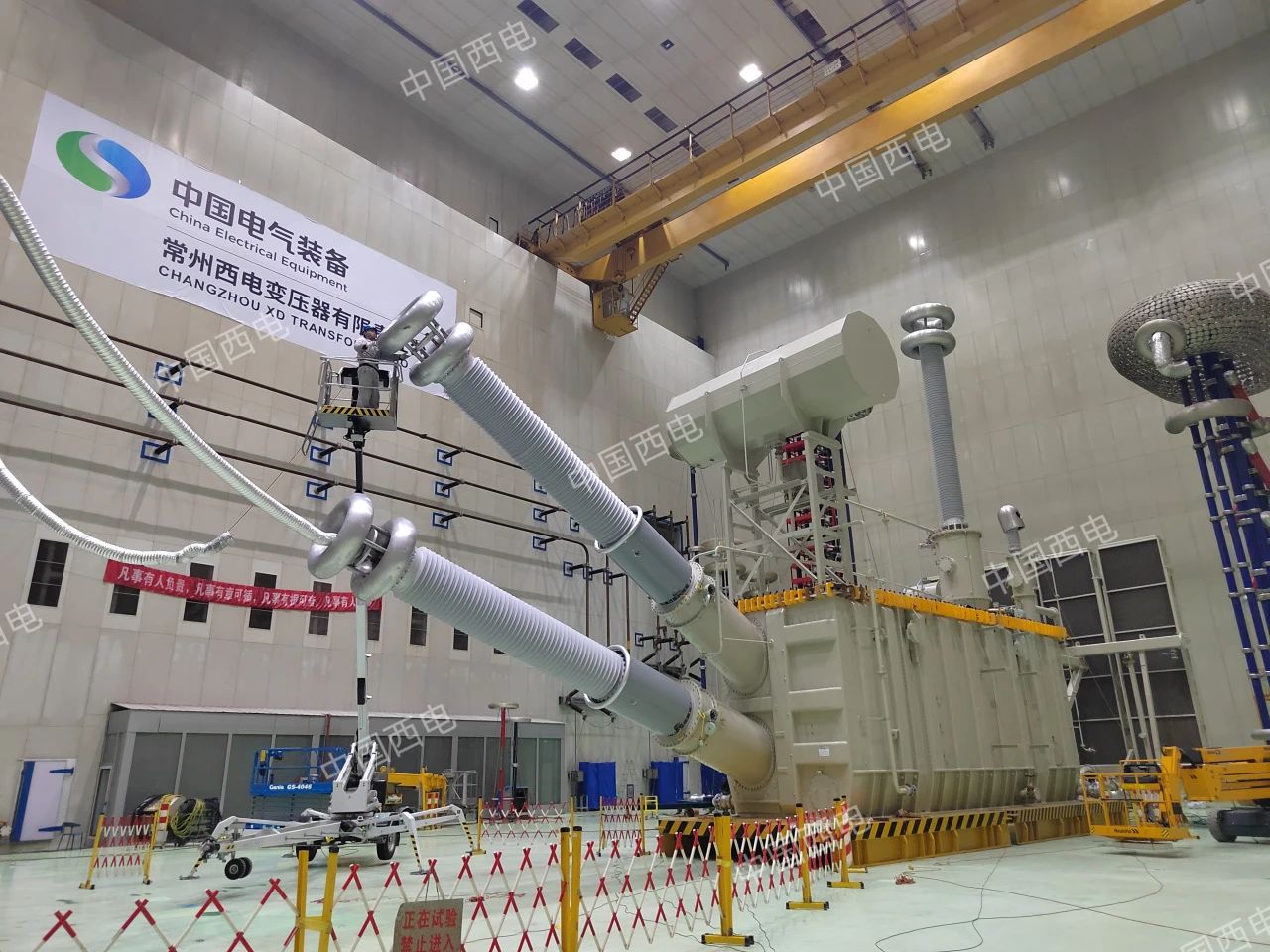

特高压直流输电用±400kV换流变压器


该产品由中国西电所属西电常变自主研制,目前已成功交付“宁夏-湖南”±800kV直流输电工程衡阳换流站,支持我国首条“沙戈荒”外送特高压直流工程。

通过该产品的技术创新,西电常变获得了3项发明专利。该产品于2024年通过中国电工技术学会的技术鉴定,产品总体性能达到国际先进水平,其中温升控制、屏蔽接地方式等方面达到国际领先水平,获得了较高的评价。

▪ 产品用途

特高压直流输电作为远距离、大容量输电的最优选择,其输送距离远超2500公里,输电损耗降低约60%,单位容量造价下降约28%,且单位线路走廊输送容量提升30%。

换流变压器作为这一工程的核心设备,扮演着多重关键角色:它首先将交流系统电压转换为换流器所需的换相电压,以满足直流输电系统的需求;同时,为串接的换流器提供相位差30°的三相对称电压,实现十二脉动换流;更重要的是,它能将直流部分与交流系统有效绝缘隔离,防止因接地造成的直接短接影响换相;此外,换流变压器的短路阻抗能限制故障电流,并对雷电冲击过电压波起到缓冲抑制作用,保护换流站免受侵害。

▪ 主要技术参数

▪ 技术特点及创新点

优化内屏蔽环、屏蔽管接地方式,采用柔性连接引线单独接地结构,有效避免了悬浮放电问题。

优化了换流变绕组内部油路,实现了特定油量的精确分配,有效降低绕组热点温升。

设计一种试验装置,通过替换安装法兰更换试验用套管,直接在升高座上部装入试验用套管,对均压球进行绝缘裕度考核。
